(一)、用途和适用范围：
整定式弹簧支吊架有两大系列，主要是由西北电力设计院设计的T1、T2、T3、T4、T5型和华东电力设计院设计的TH1、TH2、TH3型，两系列的基本特性相同，广泛用于电力、冶金、化工、石油、纺织等工业，在运行中产生热位移的管道系统及其设备装置。
本吊架适应荷载范围为200～210000N，适用热位移量为40、45、80、90、120、135mm，使用温度范围-40℃～120℃。
(二)、结构形式和型号表示方法：

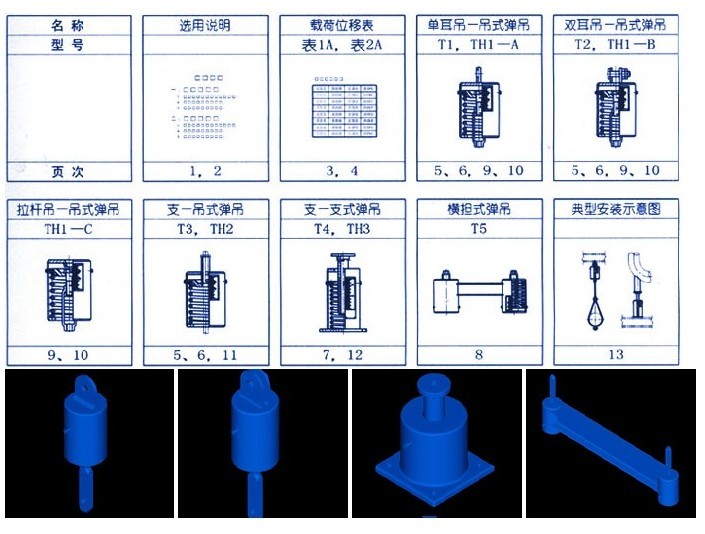

本吊架根据安装形式分为中间连接吊架弹簧TH1上下连接吊架弹簧TH2、支架弹簧TH3三种型号。
TH1又分为A、B、C三种类型；
TH1A(T1)为单耳连接吊架弹簧；
TH1B(T2)为双耳连接吊架弹簧；
TH1C为螺纹连接吊架弹簧；
这三种类型弹簧，主要用于悬挂在钢梁、管梁、底板上。
TH2(T3)适用于安装在钢梁上；
TH3(T4)主要用于搁置在基础、钢梁、楼板上；
T5 并联悬吊型。
 |
|
 |
|
