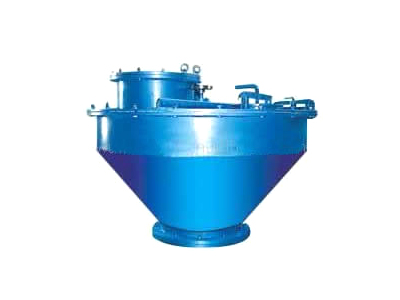

自转式木屑分离器

详细说明：

　　一、概述自转式木屑分离器用于电站中间贮藏式制粉系统中清除混在煤粉中的木屑、木片等杂物，有利于提高系统运行安全可靠性的设备。
　　与其它同类产品的不同之处，是能利用煤粉自落重力推动筛子下面的叶片，带动筛子连续不断的旋转，使木屑等杂物均匀地散落在筛面上。优点有：
　　1.提高筛网的利用率。
　　2.避免杂物堆积一处而堵塞管道。
　　3.避免杂物堆积于筛面的一侧，致使转盘、主轴倾斜而无法转动，无法清除杂物。
　　4.能通过手轮的转速减慢，判断出筛面上已堆满了杂物，提醒操作人员尽快清除。主轴用双轴承支撑，使转盘能灵活自转。
　　二、产品结构
　　自转式木屑分离器由：壳体、进料管、轴承座、手轮、手孔盖、主轴、转盘、筛子、叶片、出料管、轴承等零部件组成。打开手孔盖，即可清除筛面上的杂物。

产品规格尺寸:

公称通径Dg	H	D	D1	D2	D3	L	d
公称通径Dg	mm
250	750	ф920	ф365	ф330	ф273	230	14
300	750	ф1010	ф427	ф385	ф325	250	14
350	800	ф1120	ф479	ф435	ф377	280	14
400	800	ф1210	ф528	ф490	ф426	300	14
450	850	ф1350	ф595	ф540	ф480	330	18
500	900	ф1450	ф645	ф600	ф530	350	18
